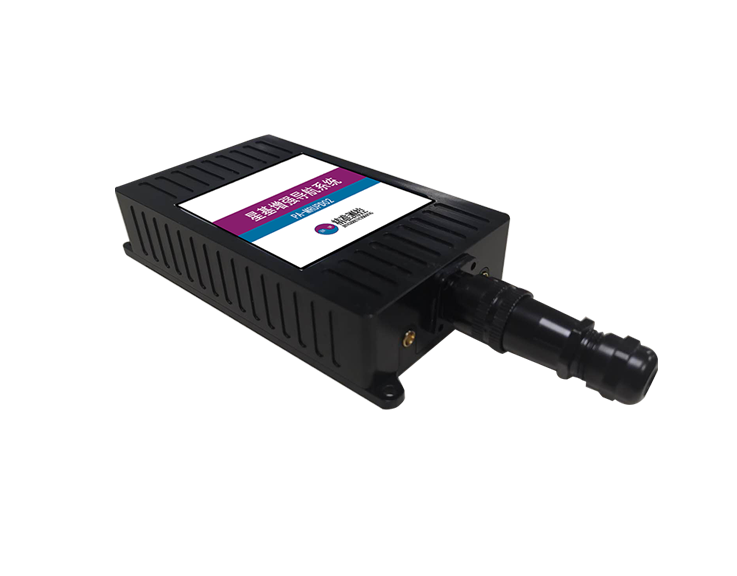

精準測控研發的星基增強導航系統PA-MRUPD02是一款基于自主研發 ASIC 基帶芯片(SNB1008)的多系統高精度定位、定向接收機。同時具備星基增強功能，通過廣域差分技術實現在沙漠、海洋等無運行參考站（CORS）區域的高精度定位。
|
一、簡介
精準測控研發的星基增強導航系統PA-MRUPD02是一款基于自主研發 ASIC 基帶芯片(SNB1008)的多系統高精度定位、定向接收機。同時具備星基增強功能，通過廣域差分技術實現在沙漠、海洋等無運行參考站（CORS）區域的高精度定位。
主要適用于沙漠作業、海洋科考等應用。
支持GNSS雙天線輸入，支持BDS B1/B2、GPS L1/L2、GLONASS L1/L2三系統六頻信號定位和定向
1 高精度測姿功能，航向角精度優于0.2°/R，橫滾與俯仰角精度優于0.02°/R
2 具備百兆網口，板卡可通過Web網頁在線配置
3獨特的自適應算法，實現在惡劣環境下的連續可靠定位定向
二、技術規范
|
GNSS Signals GNSS 信號 |
Positioning 定位 |
GPS L1, L2 |
14 GPS satellite tracked at the same time 可同時跟蹤 14 顆 GPS 衛星 |
|
BDS B1, B2 |
14 BDS satellite tracked at the same time 可同時跟蹤 14 顆 BDS 衛星 |
||
|
GLONASS G1, G2 |
14 GLONASS satellites tracked at the same time 可同時跟蹤 14 顆 GLONASS 衛星 |
||
|
Orientation 定向 |
GPS L1, L2 |
14 GPS satellite tracked at the same time 可同時跟蹤 14 顆 GPS 衛星 |
|
|
BDS B1, B2 |
14 BDS satellite tracked at the same time 可同時跟蹤 14 顆 BDS 衛星 |
||
|
GLONASS G1, G2 |
14 GLONASS satellites tracked at the same time 可同時跟蹤 14 顆 GLONASS 衛星 |
||
|
Time to First Fix 普通定位時間 |
Cold 冷啟動 |
<60s |
|
|
Warm 溫啟動 |
< 45s |
||
|
Hot 熱啟動（With RTC，使用 RTC） |
< 15s |
||
|
星基增強定位時間 |
Cold 冷啟動 |
25min |
|
|
Hot 熱啟動 |
10min |
||
|
Reacquisition 信號重捕 |
L1 or B1 |
< 1.5s (fast mode) （默認快速模式） |
|
|
Measurement Precision 測量準確度 |
Pseudorange Precision 偽距精度 |
GPS: L1=10cm/L2=10cm BDS: B1=10cm/B2=10cm GLONASS: G1=10cm/G2=10cm |
|
|
Carrier Phase Precision 載波相位精度 |
GPS: L1=1.0mm/L2=1.0mm BDS: B1=1.0mm/B2=1.0mm GLONASS: G1=1.0mm/G2=1.0mm |
||
|
Accuracy 定位精度 |
SPP Accuracy 標準單點定位精度 |
Single-frequency /單頻：H≤3m, V≤5m (1σ, PDOP≤4) dual-frequency /雙頻：H≤1.5m, V≤3m (1σ, PDOP≤4) |
|
|
Static Differential 星基增強定位精度 |
H: ≤8cm V: ≤4cm |
||
|
Attitude Accuracy 測姿精度 |
Azimuth accuracy 方位角精度 |
(0.2/R)°, R is baseline length in meter. R 為基線距離，單位為米 |
|
|
Roll or pitch accuracy 橫滾或俯仰角 |
(0.02/R)°, R is baseline length in meter. R 為基線距離，單位為米 |
||
|
RTK |
RTK Initiation time RTK 初始化時間 |
< 10s （baseline<10km，基線長小于 10km） |
|
|
Initiation Reliability 初始化置信度 |
> 99.9% |
||
|
Dynamic Differential Accuracy |
H: ±(10 +1×10-6×D)mm |
||
|
動態差分精度 |
V: ±(20 + 1×10-6 )mm ×D |
||
|
Data Rates 數據速率 |
Measurements & PVT 觀測量 & PVT |
1Hz，2Hz，5Hz |
|
|
RTK: Positioning & Heading RTK：定位& 定向 |
1Hz，2Hz，5Hz |
||
|
Electrical 電氣特性 |
Voltage 供電電壓 |
5V ±5%VDC |
|
|
Power Consumption 功耗 |
5W |
||
|
Environmental 環境要求 |
Operating Temperature 工作溫度 |
-40℃ — +85℃ |
|
|
Storage Temperature 儲存溫度 |
-55℃ — +95℃ |
||
|
Data Formats 輸出數據格式 |
NMEA-0183 |
GPGGA, GPGGARTK, GPGSV, GPGLL, GPGSA, GPGST,GPHDT, GPRMC, GPVTG, GPZDA etc. |
|
|
ComNav Binary 二進制格式 |
ComNav Self-Defined 自定義 |
||
|
CMR(GPS) |
CMROBS, CMRREF |
||
|
RTCM2.X |
RTCM1, RTCM3, RTCM9, RTCM1819, RTCM31, RTCM59 |
||
|
RTCM3.0 |
1004, 1005, 1006, 1007, 1008, 1011, 1012, 1104, 1033 |
||
|
RTCM3.2 MSM4&MSM5 |
1074, 1084, 1124,1075, 1085, 1125 |
||
|
Hardware Interface 通訊接口 |
|
RS232 |
|
|
Physical 物理參數 |
Size 尺寸 |
60mm×100mm×9.6mm with connectors (含接頭) |
|
|
Weight 重量 |
小于250 grams（不含天線） |
||
三、通信協議
串口設置
波特率：115200bps 數據位8位 停止1位 無校驗
發送以下命令：
unlogall
log com1 gpgga ontime 1
log com1 gptra ontime 1
Saveconfig
備注： 命令小寫，中間是空格，結尾回車。下劃線1表示發送周期（單位:s），目前支持pi頻率1/2/5hz。
2.NMEA-0183 通信協議
2.1 XXGGA （時間、經緯度位置、解算狀態、衛星顆數等相關信息）
單 GPS
$GPGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AA，AA*50
單 BDS
$BDGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AA，AA*4
單 GLONASS
$GLGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AA，AA*4
多星聯合定位
$GNGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AA，AA*4
數據解析：
$GPGGA,202134.00.00,3110.4693903,N,12123.2621695,E,4,14,1.0,58.9666,M,0.000,M,01,0001*50
支持GNSS雙天線輸入，支持BDS B1/B2、GPS L1/L2、GLONASS L1/L2三系統六頻信號定位和定向
1 高精度測姿功能，航向角精度優于0.2°/R，橫滾與俯仰角精度優于0.02°/R
2具備百兆網口，板卡可通過Web網頁在線配置
3 獨特的自適應算法，實現在惡劣環境下的連續可靠定位定向
主要適用于沙漠作業、海洋科考等應用。
