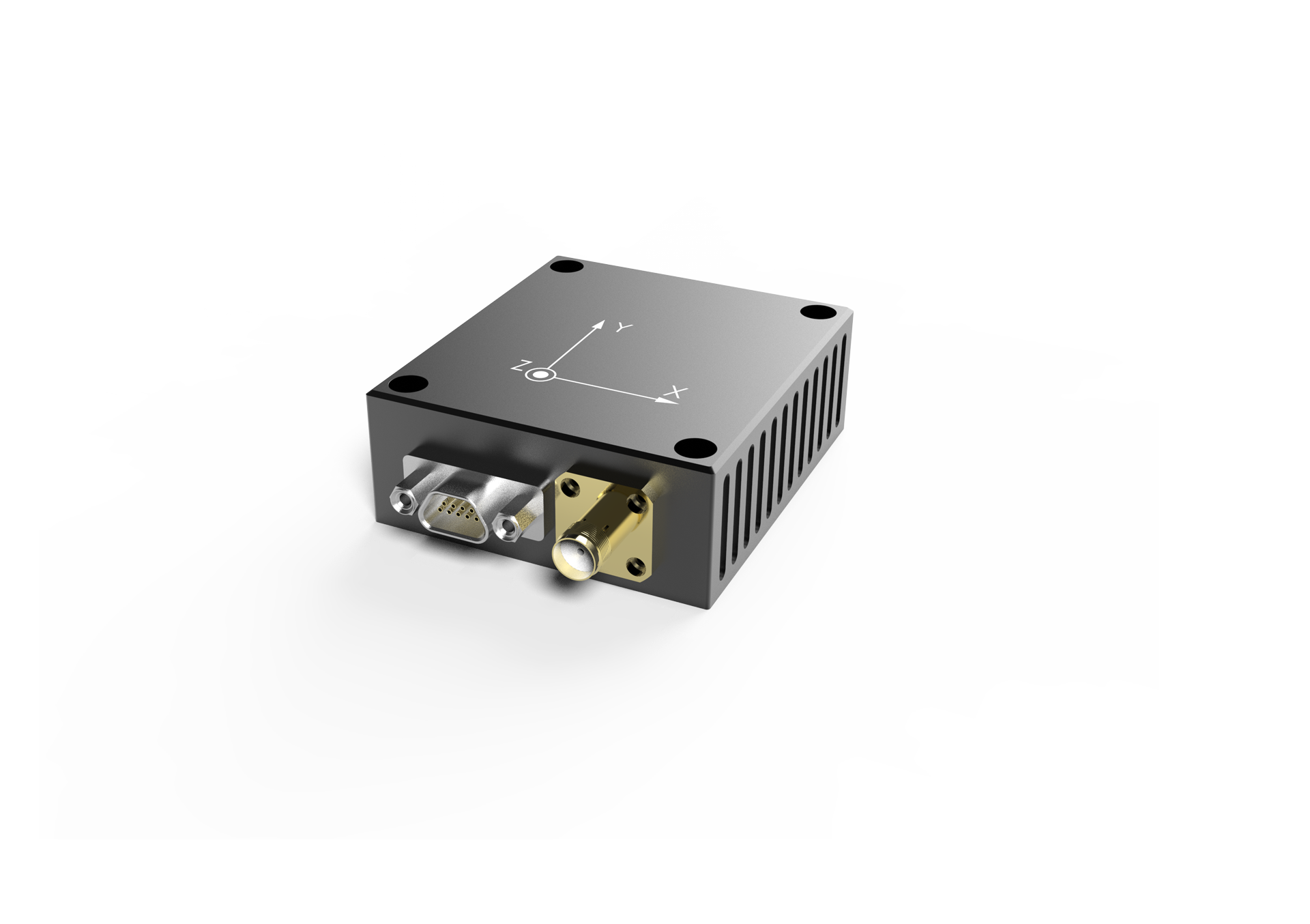

低成本組合導航系統PA-GS01A，是由西安精準測控有限責任公司研制、生產的一款基MEMS技術，融合了衛星導航技術的性價比極高的測量設備。廣泛于導航、控制和動態測量。系統通過多項補償技術保證測量精度，并采用嚴格生產工藝保證產品在惡劣的環境下仍能精確地測量載體的角運動和線運動參數。
產品介紹：
該系統是一款基于慣性平臺，融合了衛星導航技術的高性價比三姿態測量系統。內置三軸磁強計，搭載了高度測量方案。可實現組合導航、AHRS、垂直陀螺等多種工作模式的靈活切換。
組合導航融合算法，穩定、成熟?？焖賹?duì)準、快速響應、快速收斂，準確定位，同時也可滿足城市、森林、峽谷等地形的導航應用。
產品特點：
※ 低成本、高性價比
※ 組合導航、AHRS、垂直陀螺等模式
※ 快速對準、快速響應、快速收斂
※ 高帶寬、400Hz姿態更新率
※ 支持多種外接傳感器組合（里程計/DVL）
|
組合導航性能指標（標稱值） |
|
|
航向精度（磁） |
1°(rms) |
|
航向精度（L1/B1單點） |
0.5°(rms) |
|
姿態精度 |
0.3°(rms) |
|
陀螺 |
|
|
量程 |
±300°/s(可定制) |
|
零偏穩定性 |
8 °/h （常溫，阿倫方差） |
|
非線性 |
0.05% |
|
帶寬 |
50Hz~200Hz |
|
加速度計 |
|
|
量程 |
±2-±20g |
|
零偏穩定性 |
≤5mg |
|
零偏穩定性 |
≤5mg |
|
隨機游走 |
≤20 ug（常溫，阿倫方差） |
|
非線性 |
0.05% |
|
接收機 |
|
|
工作模式 |
BD2 B1 / GPS L1 |
|
冷啟動 |
60s |
|
熱啟動 |
10s |
|
位置精度 |
5m(rms) |
|
速度精度 |
0.15m/s(rms) |
|
電氣/機械接口 |
|
|
電源 |
9V~30V |
|
功率 |
<2.5W |
|
啟動時間 |
3s |
|
通信接口 |
RS-422/RS-232/TTL |
|
更新率 |
100Hz～400Hz(IMU),姿態100Hz |
|
外形尺寸(不含安裝耳) |
50mm×51.5mm×30mm |
|
重量 |
<100g |
|
使用環境 |
|
|
工作溫度 |
-40℃～80℃ |
|
振動 |
6.06g(rms) |
|
沖擊 |
9g/11ms; 1000g/1ms |
