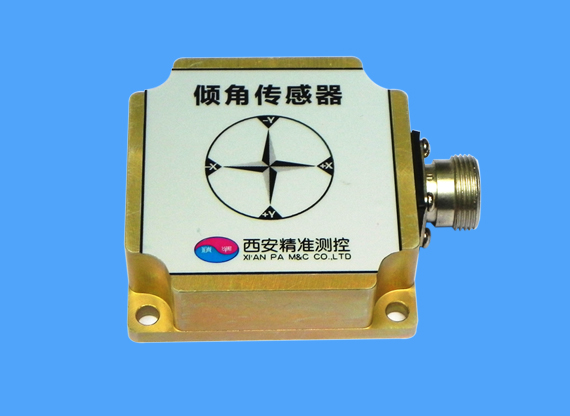

西安???傾角傳感器是一種用于測量物體相對平面傾斜角度的儀器。傾角傳感器又稱作傾角儀、傾斜儀、測斜儀、水平儀、傾角計，經常用于物體的水平角度變化的精確測量，用它可測量被測平面相對于水平位置的傾斜度、兩部件相互平行度和垂直度；已成為橋梁架設、鐵路鋪設、土木工程、石油鉆井、航空航海、工業自動化、智能平臺、機械加工等領域不可缺少的重要測量儀器。

傾角傳感器的工作原理

傾角傳感器基于牛頓第二定律原理，通過測量重力加速度和物體相對于垂直方向的加速度，傾角傳感器內的加速度計內部有多個微小的質量塊。

當物體沒有受到外力時，重力會使加速度計指向地球的重力方向。當物體發生傾斜時，加速度計會感應到重力分量的改變，通過計算和處理這些數據，傾角儀可以準確測量出物體的傾斜度。

如何把傾角的狀態轉化為可供識別的物理量？工程師利用傾角改變帶來電容、電阻、電流及磁場改變的原理來測量傾斜角度。這類型的傾角傳感器體積大、功耗高、精度低，且只能測量靜態傾角。

傾角傳感器都有哪些類型

傾角傳感器按照數據傳輸?shù)姆绞娇煞譃橛芯€傾角傳感器與無線傾角傳感器兩種類型。有線傾角傳感器通常采用RS485總線來傳輸傾角信號。無線傾角傳感器常見的有NB-IoT無線傾角傳感器、LORO無線傾角傳感器。

按照工作原理的不同，傾角傳感器可以分為靜態傾角傳感器和動態傾角傳感器。靜態傾角傳感器主要用于測量物體的靜態傾斜角度，例如橋梁、危房、電力鐵塔等結構物的傾斜監測。動態傾角傳感器則適用于測量物體在動態環境中的傾斜角度，例如航空航天和汽車工業中的動態平衡控制。

此外，根據測量范圍的不同，傾角傳感器還可以分為單軸、雙軸和三軸傾角傳感器。單軸傾角傳感器只能測量物體在一個平面上的傾斜角度，雙軸傾角傳感器可以同時測量物體在兩個平面上的傾斜角度，而三軸傾角傳感器可以同時測量三個維度的傾斜角度。

部分有實力的廠家還研發了集成多種傳感器的復合傳感器，例如安銳測控用于建筑結構健康監測的靜力水準儀傾角儀，可以同時測量沉降和傾角及振動，在此基礎上利用多傳感器數據融合技術，研究出適合在振動環境中準確測量沉降+傾斜+振動的動力水準儀。另外高精度三維傾斜角度傳感器通過三角函數換算為位移數據，便可升級為測量內部三維位移的節段式位移計。

傾角傳感器的選型

在選擇傾角傳感器時，需要考慮測量范圍、精度、供電方式、聯網方式、工作環境和成本等因素。首先，根據測量范圍確定傳感器的測量范圍。如果需要測量較大范圍的傾斜角度，可以選擇測量范圍較大的傳感器。其次，要考慮傳感器的精度，即傳感器輸出數據的準確性。高精度的傳感器可以提供更準確的傾斜角度數據。再者，要選擇適合自己需求的輸出方式，傳感器的輸出可以是模擬信號或數字信號。根據自己的需要選擇合適的輸出方式。此外，還要考慮傳感器的工作環境，例如溫度、濕度等，選擇能夠適應工作環境的傳感器。最后，根據預算確定傳感器的成本，選擇性價比較高的傾角傳感器。
