1. 概述

隨著慣性導航技術的不斷發展，對于船舶等運載體在海上航行時的安全性和穩定性的要求越來越高，需要提供的載體運動信息的種類和數量不斷增加，因此不僅僅需要提供位置信息（包括經度和緯度）、速度信息（包括東向速度和北向速度）和姿態信息（包括航向角和水平姿態角），還需要提供更多的運動信息，而升沉運動信息就是其中之一。升沉運動的準確提取在艦船補給、氣墊船登陸、貨物（集裝箱等）吊裝搬運方面起著非常重要的作用，精確測量艦船升沉運動十分必要。

我公司的捷聯慣導系統采用自研升沉算法，不僅能提供船舶等運載體的速度、位置和姿態等導航信息，而且能解決艦船作業過程中的升沉測量問題。

2. 艦船升沉運動測量原理

現有基于慣導的升沉測量方法主要分為兩類。第一類是基于慣導的組合測量方法，如利用慣導與衛星組合測量升沉，其雖能達到米級的艦船絕對定位精度， 但是不能滿足升沉應用中厘米級的短時相對測量精度要求。第二類方法為慣性測量與數字濾波法，該方法利用慣導在垂蕩方向上的綜合加速度輸出，借助數字濾波器，通過積分與濾波測得升沉運動。然而傳統數字濾波器會固有地改變期望信號的相位和幅值特性，造成相位偏移與幅值衰減。

本產品擬采用慣性組合測量與數字濾波法解決艦船作業過程中的升沉測量問題。艦船上的捷聯慣導系統輸出的坐標轉換矩陣，利用坐標轉換矩陣對加速度計測量比力矢量進行坐標轉換可得天向比力，再扣除當?shù)刂亓铀俣龋憧色@得沿垂蕩方向的艦船加速度。對此加速度作積分，則可得天向速度和位移。由于加速度計不可避免的混雜著零偏、噪聲和其他低頻干擾信息，積分后的天向速度和位移會隨時間緩慢發散。因此需要濾除加速度、速度和位移中的低頻成分而保留高頻成分，即進行高通數字濾波處理，才能獲得有用的艦船升沉運動信息。

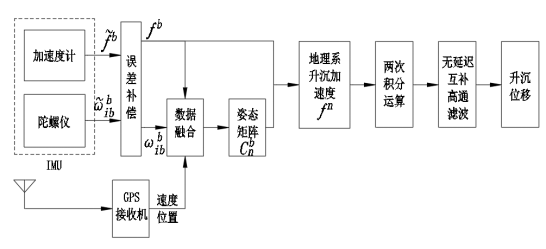

綜上所述，升沉運動信號處理過程如下圖所示。

圖1 船舶升沉測量流程圖

3. 無時延互補高通濾波器設計方法

FIR濾波器雖然具有嚴格線性相位的優點，但是其階數通常比較高，實時處理計算量比較大。而IIR高通濾波器雖然階數比較小嵌入式便于實現，但是其相位缺存在延時。針對傳統數字濾波器帶來的相位偏移與幅值衰減，采用無時延高通濾波器。

對于寬頻帶的某一輸入信號，如果信號通過存在相位延時的傳統低通濾波器,則輸出將輸出有延時的低頻信號，并且有。信號中的低頻分量被保留，高頻分量被濾除。定義高頻分量為，表達式具體如下：

其中即為所需的互補高通濾波器的傳遞函數，它是通過設計傳統的低通濾波器間接實現的。根據互補性可知，恰好能夠讓高頻信號暢通無阻，并且時延很小，可忽略不計，所以稱為無時延高通濾波器。

4. 試驗

利用某型號MEMS慣導系統在六自由度運動平臺上進行試驗，記錄下慣導的姿態信息以及原始加速度計采樣數據，作事后升沉運動處理和分析。為了評判升沉運動處理算法的精度，用平臺輸出升沉數據作為升沉位移精度的參考基準。

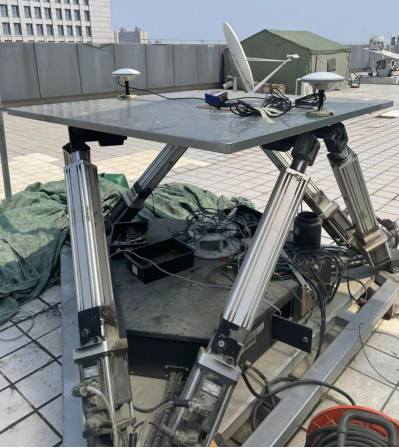

搭建試驗環境如圖2所示，六自由度運動平臺參數：船舶噸位：三千噸；海況等級：4級；海浪方向：30度。

圖2 搭建試驗場景圖

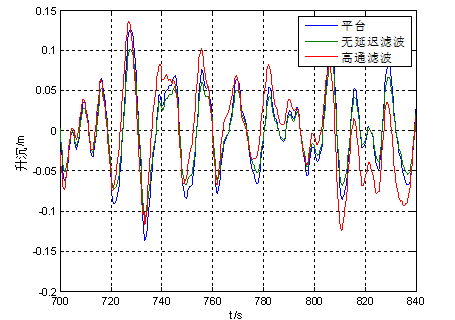

圖2給出了試驗數據在700s~840sｓ時間段內的升沉位移曲線，圖中藍線為運動平臺的升沉參考值，升沉幅值最大約0.15ｍ、周期約在10～20ｓ之間；綠線為采用無延遲互補高通濾波的結果，它與參考值吻合得比較好；紅線是傳統高通濾波器的處理結果，明顯看出高通濾波器存在0.5s左右的延遲。

圖3 升沉試驗結果

表１給出了傳統高通濾波器方法和本文提及的無延遲互補高通濾波的均方根值(RMS)精度統計結果。由表１可見,由于時延的影響，傳統高通濾波方法實時升沉測量精度不高，而無延遲互補高通濾波的精度提高了約１個數量級。

表1 升沉測量精度統計
