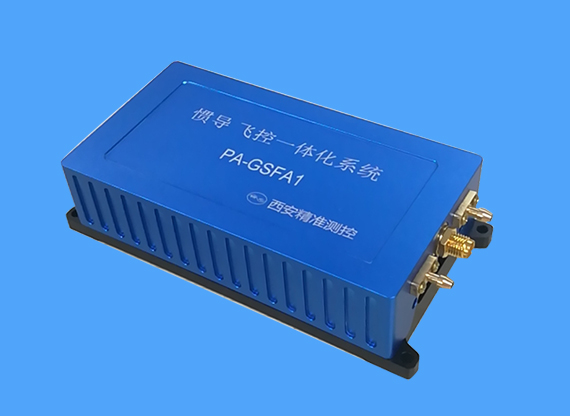

首頁>自主產品>導航控制一體化系統
該產品可廣泛適用于各類固定翼無人機的飛行控制、機載電源管理、載荷控制。主要完成飛控指令解算，與外設的接口通信、無人機的位置測量、載荷控制、機載狀態監控、遙控遙測數據處理、機載數據記錄等功能。
一、產品介紹：
該系統為了合理整合慣導\飛控系統的各種硬件資源，優化慣導\飛控系統總體設計工作，降低產品成本、體積和重量，提高制導/控制系統的可靠性，我公司對飛行器慣導\飛控系統進行了一體化、集成化和模塊化的設計。
一體化設計指在一個板卡上同時完成導航功能、舵機控制、發動機控制、電源管理，同時為用戶提供飛行控制模型的軟硬件開發平臺，便于用戶開展控制模型核心技術開發。
二 硬件架構
GNSS/INS系統和飛控系統采用兩個獨立CPU實現。GNSS/INS系統是一個獨立的系統，向控制系統提供ms級解算的速度、位置、姿態信息，以及陀螺、加速度計和衛星接收機數據。
GNSS/INS系統集成陀螺儀、加速度計、磁強計、氣壓傳感器、動壓傳感器等，集成小型化單頻接收機。支持外接雙天線定向、RTK定位系統。支持多種外接傳感器組合（里程計/DVL）
控制系統CPU選用主流處理器，提供底層驅動程序，包括接收INS系統數據，SBUS接口數據解析，異步串口收發數據，PWM輸出，ADC數據采集，SPI、I2C、GPIO
三 慣導、飛控資源表
傳感器模塊
飛行管理及接口控制模塊
完成機載數據的采集
飛控指令解算、導航指令解算
集成姿態解算傳感器
完成與外設通信
集成氣壓高度傳感器
輸出舵機控制指令
集成GPS接收傳感器
采集發動機轉速
集成空速采集傳感器
采集接收機指令
集成地磁傳感器
輸出載荷控制指令
集成備份IMU
機載數據記錄
集成數據鏈
擴展SDRAM
|
飛控性能指標 |
|
|
電源（鋰電池） |
3S～8S |
|
低配版處理器： |
Cortex®-M4內核，主頻180MHz |
|
內存 |
Flash 2MB、SRAM 256+4KB |
|
高配版處理器 |
Cortex®-M7內核，主頻400MHz |
|
內存 |
片內Flash 2MB、SRAM 512+16KB 片外擴SDRAM 256Mb |
|
組合導航性能指標（標稱值） |
|
|
航向精度（磁） |
2°(rms) |
|
航向精度（L1/B1單點） |
1°(rms) |
|
姿態精度 |
0.5°(rms) |
|
地磁傳感器 |
±8G |
|
靜壓傳感器 |
103.35Kpa,高度分辨率0.1m |
|
動壓傳感器 |
13.78Kpa,支持540Km/h |
|
集成SDRAM |
64M |
|
集成TF卡 |
32G |
|
陀螺 |
|
|
量程 |
±1000°/s(可定制) |
|
零偏穩定性 |
10°/h （常溫，阿倫方差） |
|
非線性 |
0.1% |
|
帶寬 |
50Hz~200Hz |
|
加速度計 |
|
|
量程 |
±2-±40g |
|
零偏穩定性 |
≤5mg |
|
零偏穩定性 |
≤5mg |
|
非線性 |
0.1% |
|
接收機 |
|
|
工作模式 |
BD2 B1 / GPS L1 |
|
更新頻率 |
4Hz |
|
冷啟動 |
60s |
|
熱啟動 |
10s |
|
位置精度 |
2.5m(rms) |
|
速度精度 |
0.15m/s(rms) |
|
電臺 |
|
|
發射頻率 |
902-928MHZ |
|
發射功率 |
1W |
|
最大傳輸距離 |
>30Km |

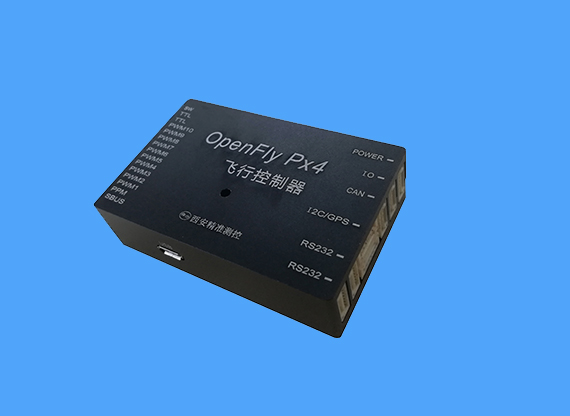

OpenFly專業導航算法的PX4版飛行控制器
