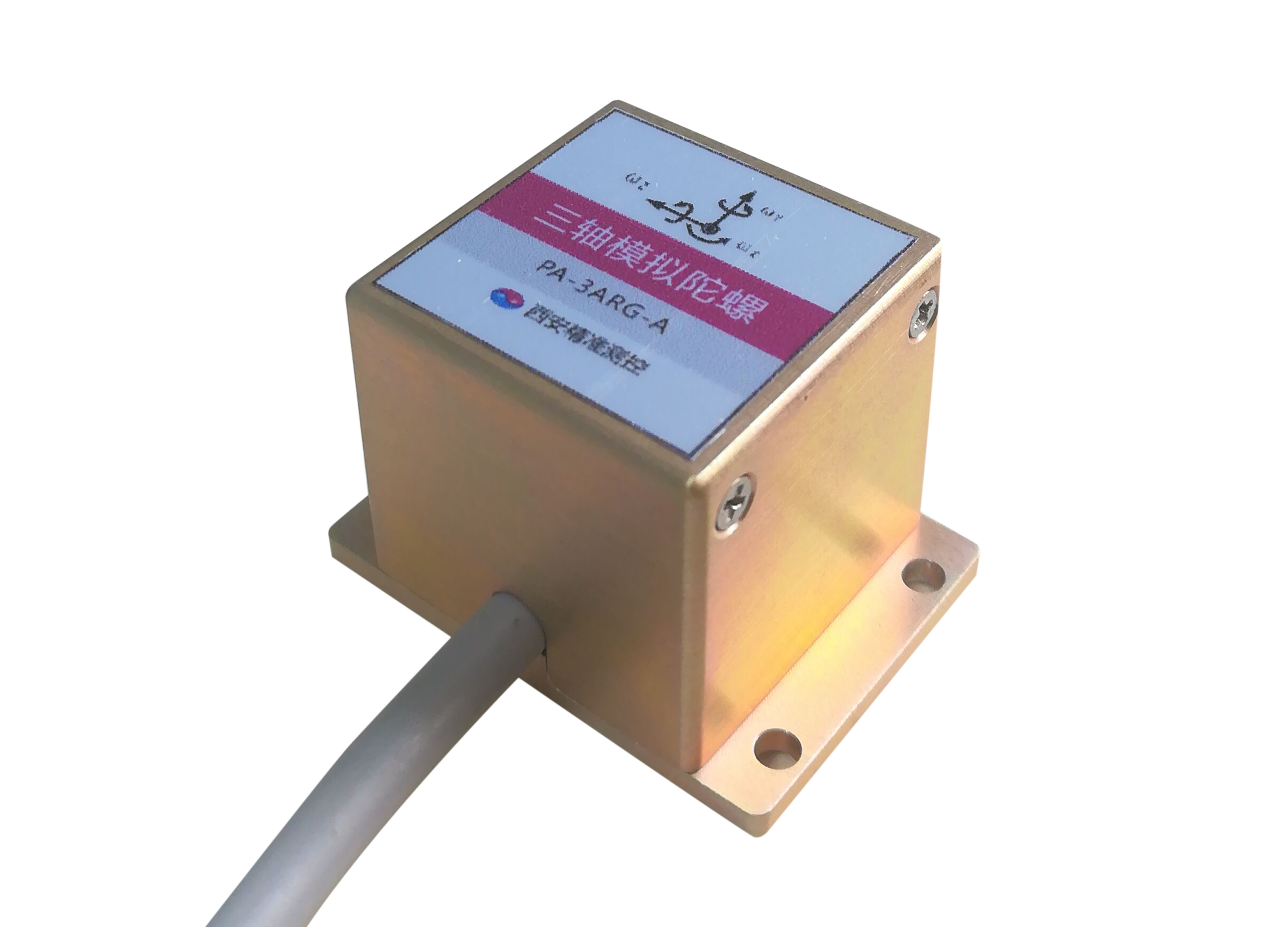

PA-3ARG-A系列通用型三軸角速率陀螺用于測量三軸角速率的傳感器。產品采用MEMS技術的芯片，具有高性能、低成本、高可靠性和高封裝堅 固性，并具備自檢測（Self-Test）功能。此外，該產品還具有低功耗、寬的工作溫度范圍、寬的帶寬、小體積、快速啟動、直流輸入直流輸出等特點。
一 產品簡介：
PA-3ARG-A系列通用型三軸角速率陀螺用于測量三軸角速率的傳感器。產品采用MEMS技術的芯片，具有高性能、低成本、高可靠性和高封裝堅固性，并具備自檢測（Self-Test）功能。此外，該產品還具有低功耗、寬的工作溫度范圍、寬的帶寬、小體積、快速啟動、直流輸入直流輸出等特點。
二 典型應用：
捷聯慣導 天線穩定 平臺穩定 光電吊艙 制導和控制
智能汽車 地質勘探 機器人 飛行器穩定控制
|
序號 |
性能指標 |
PA-3ARG-A1 |
PA-3ARG-A2 |
||||
|
ωx |
ωy |
ωz |
ωx |
ωy |
ωz |
||
|
1 |
測量范圍（°/s）注① |
±250 |
±250 |
±250 |
±150 |
±150 |
±150 |
|
2 |
偏置電壓（V） |
2.5±0.05 |
2.5±0.05 |
2.5±0.05 |
1.65±0.05 |
1.65±0.05 |
1.65±0.05 |
|
3 |
刻度因數(mv/°/s) |
8±0.5 |
8±0.5 |
8±0.5 |
6.6±0.5 |
6.6±0.5 |
6.6±0.5 |
|
4 |
輸出電壓（V）② |
0~~5注② |
0~~3注③ |
||||
|
5 |
非線性 (%F.R) |
≤0.05 |
≤0.1 |
||||
|
6 |
分辨率 (°/s) |
≤0.06 |
≤0.06 |
||||
|
7 |
交叉耦合(%) |
≤2 |
≤2 |
||||
|
8 |
輸出噪聲（°/s√Hz） |
<0.02 |
<0.02 |
||||
|
9 |
啟動時間 （ms） |
≤20 |
≤1s |
||||
|
10 |
帶寬 ( Hz，可調) |
80 |
100 |
||||
|
11 |
G值靈敏度（°/s/g） |
<0.02 |
<0.1 |
||||
|
12 |
可靠性 MTBF |
10萬小時 |
|||||
|
13 |
工作環境 |
|
|
||||
|
使用溫度(℃) |
－45～＋105 |
－45～＋85 |
|||||
|
存儲溫度(℃) |
－65～＋125 |
||||||
|
耐加速度 |
20000(0.1ms) |
10000（0.1ms） |
|||||
|
14 |
供電電壓（V） |
6~15V |
5V |
||||
|
輸入電流（mA） |
< 30 |
||||||
|
15 |
重量 |
<40 |
<50 |
||||
|
16 |
外形尺寸 |
24.5*24**24和?34*28兩種 |
30.5*30.5*31.25 |
||||
①：PA-3ARG-01A型，X、Y、Z三個軸中，任一軸的陀螺測試范圍均可根據用戶要求，提供下列任一量程:
±50°/s、 ±100°/s、±150°/s、±200°/s、±250°/s、±300°/s、±400°/s、±500°/s、±800°/s、±1000°/s、±1500°/s、±2000°/s、±3600°/s、±7200°/s、±10800°/s和±50000°/s及以上量程。并且能根據用戶提出其他測量范圍進行設計制造。
PA-3ARG-02A型，X、Y、Z三個軸中，任一軸的陀螺測試范圍均可根據用戶要求，提供下列任一量程:
±50°/s、 ±100°/s、±150°/s、±300°/s、±450°/s、±1000°/s和±3000°/s量程。
② ：±250°/s的輸出電壓范圍為：0.5～4.5V;
③ ：±150°/s的輸出電壓范圍為：0.66～2.64V;
