首頁>自主產品>慣性測量單元（IMU）

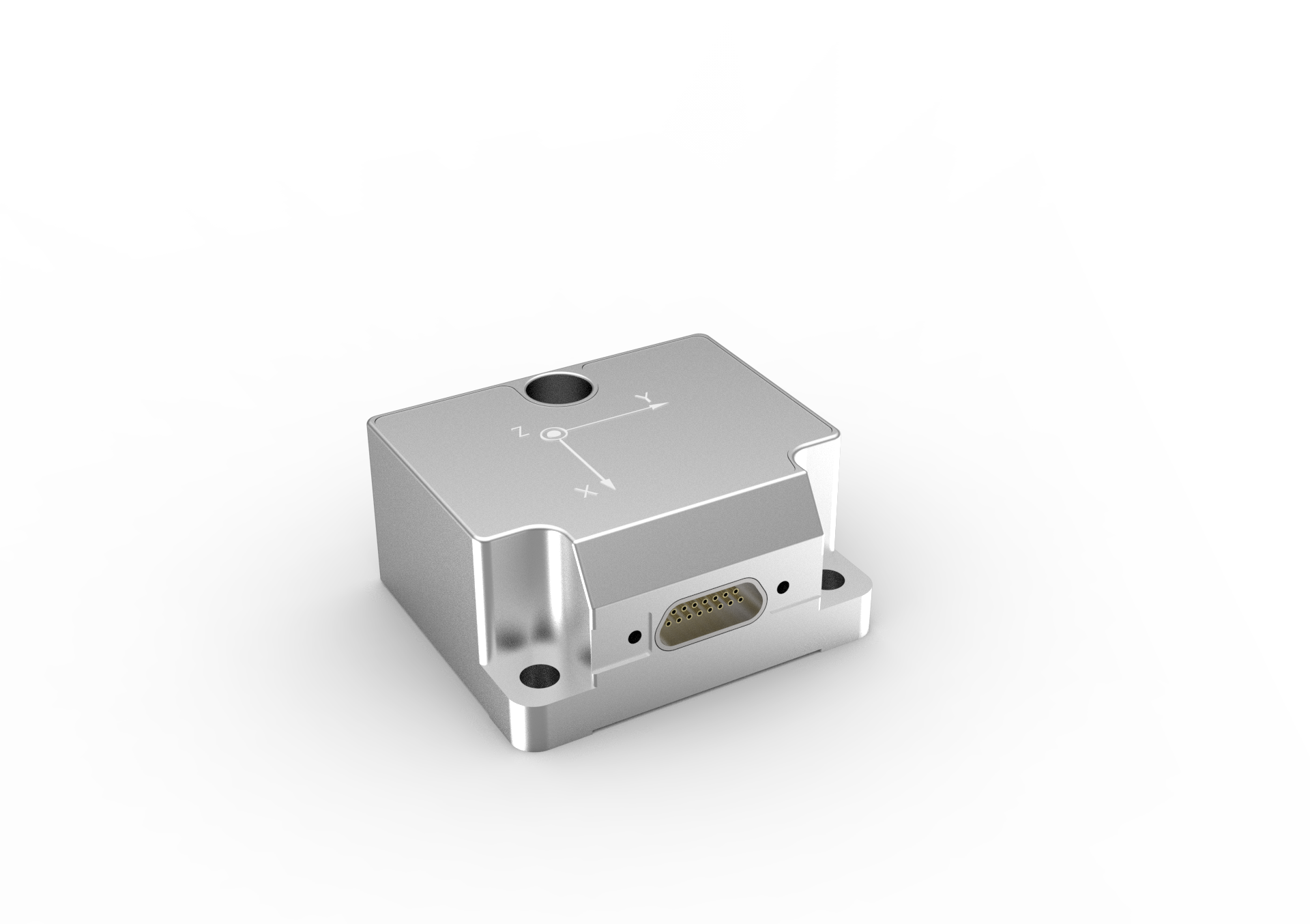

PA-IMU-02D/03D是一款完全國產化的高性能、小體積、耐高過載的慣性測量設備，可用于精確導航、控制和動態測量。此系列產品采用完全國產化的MEMS慣性器件，具有高可靠性和高堅固性，在惡劣環境下仍能精密的測量運動載體的角速度和加速度信息，并能提供可靠的姿態信息。 PA-IMU-02D/03D具有寬的工作溫度范圍、寬的帶寬、小體積、快速啟動、精度高等特點。它可廣泛用于武器精確制導與控制、工程裝備控制、平臺穩定、管道機器人、水下航行器等系統。
1. 產品簡介：
PA-IMU-02D/03D是一款完全國產化的高性能、小體積、耐高過載的慣性測量設備，可用于武器的精確導航、控制和動態測量。此系列產品采用完全國產化的MEMS慣性器件，具有高可靠性和高堅固性，在惡劣環境下仍能精密的測量運動載體的角速度和加速度信息，并能提供可靠的姿態信息。
PA-IMU-02D/03D具有寬的工作溫度范圍、寬的帶寬、小體積、快速啟動、精度高等特點。它可廣泛用于武器精確制導與控制、工程裝備控制、平臺穩定、管道機器人、水下航行器等系統。
2. 產品特點：
完全國產化、高精度 模擬、數字輸出可選
量程范圍寬 快速啟動 集成三軸地磁傳感器 可提供姿態信息

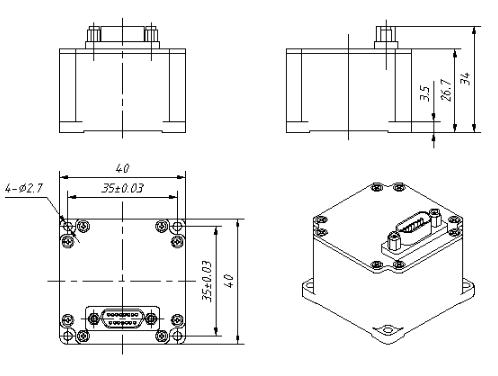

3.產品尺寸：
|
性能指標 |
PA-IMU-02D |
PA-IMU-03D |
|
|
激活時間 |
≤1 |
||
|
陀螺儀 |
量程（deg/s） |
±100-10800（可定制） |
|
|
零偏（deg/s） |
≤±0.1(在450°/s) |
≤±0.1(在450°/s) |
|
|
零偏穩定性（deg/h） |
≤0.5 |
≤0.2 |
|
|
零偏重復性（deg/s） |
≤0.05 |
≤0.02 |
|
|
非線性（%） |
≤500 |
≤300 |
|
|
加速度計 |
量程 |
±50（可定制） |
±50（可定制） |
|
零偏 |
≤5 |
≤3 |
|
|
零偏穩定性 |
≤0.5 |
≤0.1 |
|
|
零偏重復性 |
≤3 |
≤1 |
|
|
可靠性（（Kh MTBF）） |
10 |
||
|
接口特性 |
電源（V） |
DC9-36 |
|
|
功耗（W @5V DC） |
≤0.8 |
||
|
電氣接口 |
數字RS422 |
||
|
數據更新率（可設） |
200 （Hz@460800） |
||
|
使用環境 |
工作溫度（°C） |
-40~+70 |
|
|
存儲溫度（°C） |
-55~+85 |
||
|
振動（g @ 20~2000 Hz） |
6 |
||
|
沖擊（g , 0.5 ms, 1/2 Sine） |
12000 |
||
|
物理特性 |
尺寸 |
40×40×26.7mm |
|
|
重量 |
≤100 |
||
