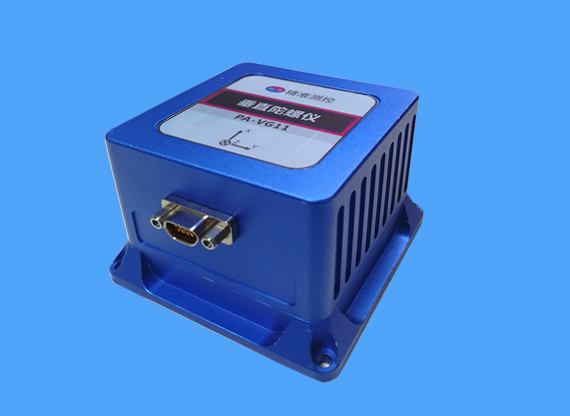

垂直陀螺儀（高抗震）PA-VG11是一款專為工業油動無人機、直升機、高速靶機等飛行器設計的MEMS垂直陀螺儀。內置三維立體減震設計，更適合寬頻、大震動、強沖擊等應用環境。在6g/10-2KHZ的隨機振動，20g/11ms的沖擊條件下姿態輸出穩定可靠。提供高精度的角速率、加速度信息保證飛行器的穩定控制。 GPS和磁航向的擴展設計，可擴展成INS/GNSS組合導航系統。支持差分GPS、磁羅盤等外接信號輸入，提供擴展卡爾曼姿態融合算法，輸出更高精度的三姿態信息。
一產品特點：
垂直陀螺儀（高抗震）PA-VG11是一款專為工業油動無人機、直升機、高速靶機等飛行器設計的MEMS垂直陀螺儀。更適合寬頻、大震動、強沖擊等應用環境。在6g/10-2KHZ的隨機振動，20g/11ms的沖擊條件下姿態輸出穩定可靠。提供高精度的角速率、加速度信息保證飛行器的穩定控制。
GPS和磁航向的擴展設計，可擴展成INS/GNSS組合導航系統。支持差分GPS、磁羅盤等外接信號輸入，提供擴展卡爾曼姿態融合算法，輸出更高精度的三姿態信息。
二 應用領域：
※油動單旋翼 ※油動固定翼 ※油動植保機 ※光電吊艙
※車載動中通 ※輕型直升機 ※渦噴靶機
三 產品特點:
※低成本、重量輕 ※專業級減震設計
※實時傳感器數據 ※擴展卡爾曼濾波
※準確可靠的姿態信息 ※適用油動無人機、靶機
※支持GPS、磁航向輸入
|
性能指標 |
單位 |
參數 |
|
|
激活時間 |
s |
≤1 |
|
|
姿態 |
靜態初始化時間 |
s |
30 |
|
橫滾角 |
deg |
±180 |
|
|
俯仰角 |
deg |
±90 |
|
|
靜態姿態精度 |
deg |
<0.2 RMS |
|
|
動態姿態精度 |
deg |
<1 RMS （懸停與盤旋） |
|
|
陀螺儀 |
量程 |
deg/s |
±300 （可選 ±800） |
|
零偏穩定性 |
deg/h |
≤ 6 （阿倫方差） |
|
|
非線性 |
% |
≤ 0.05 |
|
|
加速度計 |
量程 |
g |
±5 、±10可選 |
|
零偏 |
mg |
≤5 |
|
|
非線性 |
% |
≤0.1 |
|
|
可靠性（預期） |
Kh MTBF |
10 |
|
|
接口特性 |
電源 |
V |
9~36 DC, |
|
功耗 |
W @12V DC |
≤2 |
|
|
電氣接口 |
可選 |
TTL/RS232/RS422/RS485 |
|
|
數據更新率（可設） |
Hz@115,200 baud rate |
250 |
|
|
使用環境 |
隨機振動（三方向） |
10~2KHZ |
6g |
|
沖擊 （三方向、半正弦） |
11 ms |
21g |
|
|
2 ms |
52g |
||
|
工作溫度 |
°C |
-40~+70 |
|
|
存儲溫度 |
°C |
-45~+80 |
|
